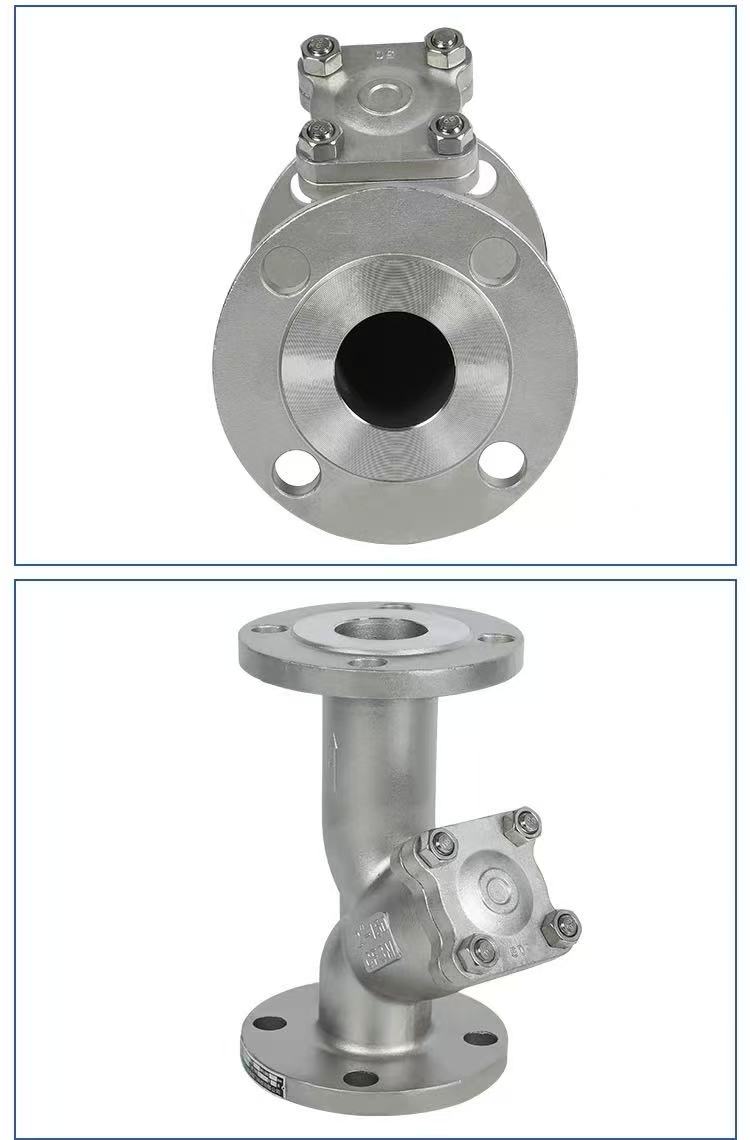

अमेरिकन मानक बाहेरील कडा Y-प्रकार फिल्टर

कामाचे तत्व

शेन्ची फॅक्टरीतील एकात्मिक अमेरिकन स्टँडर्ड फ्लँज Y-प्रकार फिल्टर फिल्टर स्क्रीन इंटरसेप्शनच्या तत्त्वावर कार्य करते. माध्यम इनलेटच्या टोकापासून घरामध्ये प्रवेश करते आणि Y-आकाराच्या संरचनेच्या आत फिल्टर स्क्रीनमधून वाहते. फिल्टर स्क्रीनच्या आत घन अशुद्धता अवरोधित केली जाते, तर स्वच्छ माध्यम आउटलेटच्या टोकातून जाते आणि बाहेर पडते. फिल्टर स्क्रीनचे एकूण क्षेत्रफळ पाईपच्या क्रॉस-सेक्शनल क्षेत्राच्या 3-4 पट आहे, परिणामी कमी प्रतिकार आणि जलद प्रवाह. निचरा करण्यासाठी, तळाचा प्लग अनस्क्रू करा किंवा फ्लँज कव्हर काढा, फिल्टर स्क्रीन काढा, ती साफ करा आणि नंतर ते पुन्हा स्थापित करा. मुख्य भाग WCB, SUS304 (CF8), किंवा SUS316L (CF3M) मटेरियलचा बनलेला आहे, एकात्मिक कास्टिंग प्रक्रियेचा वापर करून, परिणामी एक निर्बाध गृहनिर्माण आणि विश्वसनीय दाब प्रतिरोधकता निर्माण होते. शेंची उत्पादने पेट्रोलियम, रासायनिक आणि जल प्रक्रिया उद्योगांमध्ये वापरल्या जाणाऱ्या पाइपलाइनमधील अशुद्धता गाळण्यासाठी योग्य आहेत.

उत्पादन पॅरामीटर्स

उत्पादनाचे नाव: अमेरिकन मानक फ्लँज Y-प्रकार फिल्टर	तपशील: (1/8"-4") DN6-DN100 तपशील: (1/8"-4") DN6-DN100
नाममात्र दाब: PN16	बॉडी मटेरियल: WCB, SUS304 (CF8), SUS316L (CF3M)
मानके: ANSI, BS, DIN, ISO, JIS	लागू तापमान: -20℃ ~ +150℃ (सामान्य), +350℃ पर्यंत (उच्च तापमान प्रकार), खाली -196℃ (कमी तापमान प्रकार)
अंतर्गत धातू साहित्य: WCB, SUS304 (CF8), SUS316L (CF3M)	मध्यम तापमान: उच्च तापमान, कमी तापमान, मध्यम तापमान, सामान्य तापमान
ऑपरेशन पद्धत: मॅन्युअल	सील: EPDM, PPL
जोडणी पद्धत: फ्लँज कनेक्शन	अनुप्रयोग: पाणी, हवा, वायू, तेल, द्रव इ.
मूळ: चीन	नमुना: नमुने उपलब्ध

स्थापित करण्यासाठी मुख्य मुद्दे

दिशा पुष्टीकरण, फ्लँज संरेखन आणि घट्ट करणे आणि पाइपलाइन समर्थन आणि संरक्षण.

शेन्ची अमेरिकन स्टँडर्ड फ्लँज Y-प्रकारचे फिल्टर स्थापित करताना, तीन मुख्य मुद्द्यांकडे लक्ष द्या: प्रथम, प्रवाहाच्या दिशेने पुष्टी करा. वाल्व बॉडीवरील बाण मध्यम प्रवाहाच्या दिशेने संरेखित केला पाहिजे आणि अशुद्धतेचे निराकरण सुलभ करण्यासाठी फिल्टर स्क्रीन खाली दिशेने स्थापित केली पाहिजे. दुसरे, फ्लँज संरेखन आणि घट्ट करणे सुनिश्चित करा. बाहेरील बाजूचे चेहरे समांतर आणि केंद्रित असावेत, गॅस्केट मध्यभागी असावे आणि शेलचे विकृतीकरण टाळण्यासाठी बोल्ट टप्प्याटप्प्याने तिरपे घट्ट केले पाहिजेत. तिसरे, पाइपलाइन समर्थन आणि प्री-फिल्टर संरक्षण प्रदान करा. फिल्टरने पाइपलाइनचे वजन सहन करू नये; मोठे कण काढून टाकण्यासाठी स्थापनेपूर्वी पाइपलाइन साफ ​​करणे आवश्यक आहे. Shenchi तपशीलवार स्थापना सूचना प्रदान करते, ODM/OEM सानुकूलनास समर्थन देते आणि फिल्टरचे दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करण्यासाठी फिल्टर जाळीचा आकार आवश्यकतेनुसार समायोजित केला जाऊ शकतो.

प्रभावीपणे फिल्टर केलेले पदार्थ

शेन्ची ASME स्टँडर्ड फ्लँज Y-प्रकार फिल्टर्स प्रामुख्याने पाइपलाइन मीडियामध्ये घन निलंबित पदार्थ फिल्टर करतात. यात समाविष्ट आहे: वेल्डिंग स्लॅग, लोखंडी फाइलिंग आणि पाइपलाइन वेल्डिंगमधील गंजांचे अवशेष; वाळू, माती, भांग तंतू आणि सीलंटचे अवशेष बांधकामातून शिल्लक आहेत; पार्टिक्युलेट मॅटर, स्फटिक आणि गाळ मीडियाद्वारेच वाहून नेला जातो; पाईपलाईनच्या म्हातारपणापासून आणि सोललेल्या आतील भिंतीचे गंज स्केल आणि स्केलचे तुकडे; आणि वंगण तेलातील धातूचे मुंडण आणि इतर अशुद्धी. माध्यमांच्या आवश्यक स्वच्छतेवर अवलंबून, गाळण्याची प्रक्रिया अचूकता 50-300 जाळीमधून निवडण्यायोग्य आहे. चीनमध्ये बनवलेले, ASME मानक फ्लँज Y-प्रकारचे फिल्टर WCB, SUS304, आणि SUS316L मटेरियलचे बनलेले आहेत, जे विविध माध्यमांना गंज प्रतिकार आणि अनुकूलता देतात.

गाळण्यासाठी योग्य नसलेले पदार्थ

शेन्ची ASME B फ्लँज Y-प्रकारचे फिल्टर खालील पदार्थ फिल्टर करण्यासाठी योग्य नाहीत: माध्यमात विरघळलेली रसायने (जसे की समुद्रातील क्षार, द्रावणातील आम्ल आणि अल्कली); तेल-पाणी इमल्शन; चिकट पेस्ट किंवा कोलाइड्स; तंतुमय मऊ अशुद्धी (ज्या फिल्टर स्क्रीनभोवती घुसू शकतात किंवा गुंडाळू शकतात); आणि वायू माध्यमातील वायूजन्य दूषित घटक. या माध्यमांसाठी, इतर प्रकारचे फिल्टर निवडणे आवश्यक आहे. ASME B फ्लँज Y-प्रकारचे फिल्टर विकताना, चुकीची निवड टाळण्यासाठी Shenchi ग्राहकासोबत मीडिया वैशिष्ट्यांची पुष्टी करेल. किंमत सूचीसह ASME B फ्लँज Y-प्रकार फिल्टरमध्ये तपशीलवार निवड मार्गदर्शक तत्त्वे समाविष्ट आहेत.
