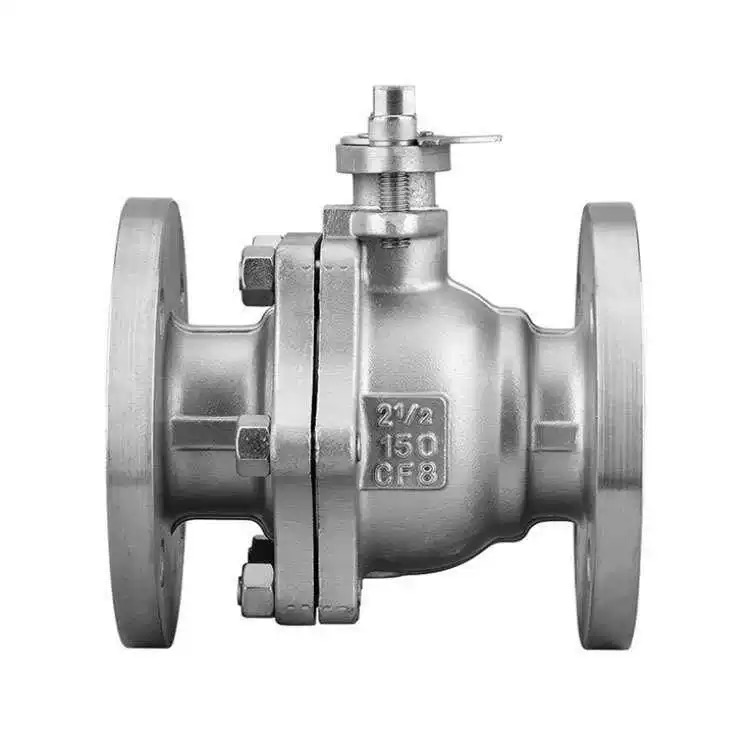

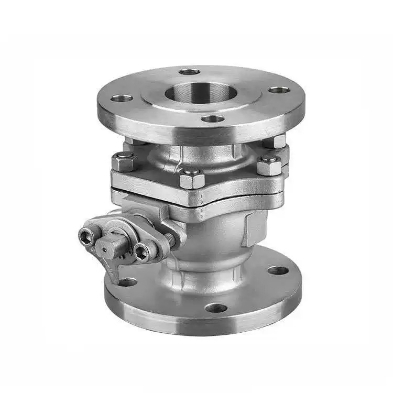

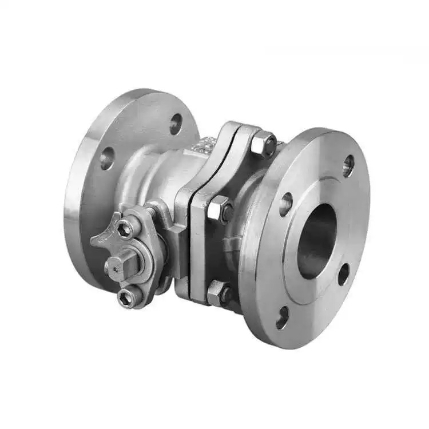

अमेरिकन मानक फ्लँग्ड बॉल वाल्व

कार्य तत्त्व

चेंडू 90° फिरवून मीडियाचा प्रवाह नियंत्रित केला जातो.

बॉलच्या मध्यभागी पाईपच्या समान व्यासाचा एक छिद्र. जेव्हा हँडल किंवा ॲक्ट्युएटर बॉलला 90° फिरवतो जोपर्यंत थ्रू-होल पाईपच्या अक्षाशी संरेखित होत नाही, तेव्हा मीडिया कोणत्याही अडथळ्याशिवाय मुक्तपणे वाहतो, झडप पूर्णपणे उघडे असते आणि प्रवाह प्रतिरोध जवळजवळ शून्य असतो. जेव्हा थ्रू-होल पाईपला लंबवत होईपर्यंत बॉल आणखी 90° फिरतो, तेव्हा घन गोलाकार पृष्ठभाग रस्ता पूर्णपणे अवरोधित करते, झडप बंद होते आणि विश्वसनीय शट-ऑफ प्राप्त होते.

अमेरिकन स्टँडर्ड फ्लँज्ड बॉल व्हॉल्व्ह द्विदिशात्मक सीलिंग डिझाइनचा अवलंब करते, ज्यामुळे मीडियाला प्रवाहाच्या दिशा निर्बंधांशिवाय कोणत्याही दिशेने प्रवेश करता येतो. सॉफ्ट सील (PTFE/PPL) शून्य गळती मिळवतात, तर कठोर सील उच्च तापमान आणि उच्च दाबासाठी योग्य असतात. उच्च दाबाखाली सुरक्षितता आणि विश्वासार्हता सुनिश्चित करण्यासाठी वाल्व स्टेममध्ये अँटी-ब्लोआउट रचना असते. Shenchi ASME स्टँडर्ड फ्लँज बॉल व्हॉल्व्ह API 608 मानकांनुसार काटेकोरपणे तयार केले जातात, ते जलद ऑपरेशन आणि कडक सीलिंग ऑफर करतात, ते तेल, रासायनिक आणि नैसर्गिक वायू उद्योगांमध्ये ASME मानक पाइपलाइनसाठी आदर्श शट-ऑफ व्हॉल्व्ह बनवतात.

उत्पादन पॅरामीटर्स

उत्पादनाचे नाव: अमेरिकन स्टँडर्ड फ्लँग्ड बॉल वाल्व	विशिष्टता: (1/8"-4") DN6-DN100
नाममात्र दाब: PN16	बॉडी मटेरियल: WCB, SUS304 (CF8), SUS316L (CF3M) बॉडी मटेरिअल: WCB, SUS304 (CF8), SUS316L (CF3M)
मानके: ANSI, BS, DIN, ISO, JIS	लागू तापमान: -20℃ ~ +150℃ (सामान्य), +350℃ पर्यंत (उच्च तापमान), खाली -196℃ (कमी तापमान)
अंतर्गत धातू साहित्य: WCB, SUS304 (CF8), SUS316L (CF3M)	मध्यम तापमान: उच्च तापमान, कमी तापमान, मध्यम तापमान, सामान्य तापमान
ऑपरेशन पद्धत: मनुआ	सील: EPDM, PPL
कनेक्शन पद्धत: फ्लँज कनेक्शन	अनुप्रयोग: पाणी, हवा, वायू, तेल, द्रव इ.
मूळ: ChinaOrigin: ChinaOrigin: ChinaOrigin: China	नमुना: नमुने उपलब्ध

कोर स्ट्रक्चर आणि डिझाइन हायलाइट्स

शेन्चीच्या उच्च-गुणवत्तेच्या अमेरिकन स्टँडर्ड फ्लँज्ड बॉल व्हॉल्व्हमध्ये वाल्व बॉडी, बॉल, स्टेम आणि सीट सील यांचा समावेश असलेली कोर रचना आहे. बॉल एकतर फ्लोटिंग बॉल डिझाइन (DN50 आणि खाली) किंवा निश्चित बॉल डिझाइन (DN50 आणि वरील) असू शकतो. बॉलचा थ्रू-होल पाईपच्या आतील व्यासाशी जुळतो, परिणामी पूर्ण उघडल्यावर शून्य प्रवाहाचा प्रतिकार होतो. स्टेम अँटी-ब्लोआउट रचना स्टेमला उच्च दाबाखाली उडण्यापासून प्रतिबंधित करते. एक अँटी-स्टॅटिक डिव्हाइस बॉल आणि स्टेम दरम्यान चालकता सुनिश्चित करते, स्थिर वीज तयार होण्यास प्रतिबंध करते. उपलब्ध अवतरणांसह ASME फ्लँज बॉल व्हॉल्व्हसाठी, ग्राहकांसाठी अचूक मॉडेल निवड आणि बजेट गणना सुलभ करण्यासाठी Shenchi तपशीलवार तांत्रिक मापदंड तक्ते प्रदान करते.
