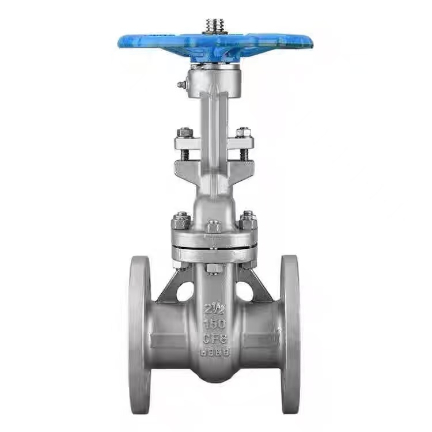

अमेरिकन स्टँडर्ड राइजिंग स्टेम फ्लँग्ड गेट वाल्व

एएसएमई रायझिंग स्टेम फ्लँज्ड गेट वाल्व्हचे कार्य तत्त्व

जेव्हा ऑपरेटर हँडव्हील फिरवतो तेव्हा हँडव्हील व्हॉल्व्ह स्टेमला फिरवण्यासाठी चालवते. व्हॉल्व्ह स्टेमच्या वरच्या टोकाला असलेला ट्रॅपेझॉइडल धागा वाल्व्ह स्टेम नटशी गुंततो, रोटेशनल मोशनला अक्षीय रेषीय गतीमध्ये रूपांतरित करतो. व्हॉल्व्ह स्टेम आणि गेट जोडलेले असल्याने, व्हॉल्व्ह स्टेम गेटला एकत्र येण्यासाठी किंवा पडण्यासाठी चालवेल.

व्हॉल्व्ह उघडण्यासाठी, हँडव्हील घड्याळाच्या उलट दिशेने फिरवा. व्हॉल्व्ह स्टेम गेटला एका रेषीय गतीमध्ये वरच्या दिशेने जाण्यासाठी चालविते, ज्यामुळे गेट वाल्व सीटपासून विभक्त होते. जेव्हा गेट व्हॉल्व्हच्या नाममात्र व्यासाच्या दुप्पट उंचीवर वाढवले ​​जाते तेव्हा द्रवपदार्थाचा मार्ग पूर्णपणे अबाधित असतो आणि वाल्व पूर्णपणे उघडलेल्या स्थितीत असतो. ऑपरेशन दरम्यान, हँडव्हील सामान्यत: त्या स्थितीकडे वळवले जाते जेथे ते पुढे वळता येत नाही आणि नंतर पूर्णपणे उघडलेले स्थान प्राप्त करण्यासाठी अर्ध्या वळणावर एका वळणावर वळले जाते, तापमान बदलांमुळे वाल्व स्टेम लॉक होण्यापासून प्रतिबंधित करते.

वाल्व बंद करण्यासाठी, हँडव्हील घड्याळाच्या दिशेने फिरवा. व्हॉल्व्ह स्टेम गेटला रेखीय गतीमध्ये खाली जाण्यासाठी चालवते, ज्यामुळे गेट वाल्व सीटच्या विरूद्ध दाबले जाते. हँडव्हीलद्वारे लागू केलेला टॉर्क सक्तीने सीलिंग फोर्स तयार करतो आणि पाइपलाइनमधील माध्यमाचा दाब देखील गेटला इतर व्हॉल्व्ह सीटच्या विरूद्ध दाबतो, ज्यामुळे सेल्फ-सीलिंग प्रभाव तयार होतो. ही दुहेरी क्रिया बंद असताना शून्य गळती सुनिश्चित करते.

वाढत्या स्टेम गेट व्हॉल्व्हचे मुख्य वैशिष्ट्य म्हणजे व्हॉल्व्ह स्टेम उगवतो आणि गेटसह समकालिकपणे पडतो. ऑपरेटर वाल्व कव्हरच्या पलीकडे विस्तारलेल्या व्हॉल्व्ह स्टेमच्या लांबीचे निरीक्षण करून व्हॉल्व्हची उघडी/बंद स्थिती दृष्यदृष्ट्या निर्धारित करू शकतात - स्टेम जितका लांब असेल तितका झडप उघडा असेल; जेव्हा स्टेम पूर्णपणे मागे घेतला जातो, तेव्हा झडप बंद होते.

हे लक्षात घेणे विशेषतः महत्वाचे आहे की ASME (अमेरिकन स्टँडर्ड) वाढणारे स्टेम फ्लँज गेट व्हॉल्व्ह केवळ पूर्णपणे उघडलेल्या किंवा पूर्णपणे बंद स्थितीत वापरले जाऊ शकतात आणि ते नियंत्रण वाल्व म्हणून वापरले जाऊ शकत नाहीत. विस्तारित कालावधीसाठी अर्धवट उघड्या स्थितीत सोडल्यास, उच्च-गती वाहणारे माध्यम सीलिंग पृष्ठभाग खोडून टाकेल, ज्यामुळे गेट आणि सीटवर पोशाख होईल आणि शेवटी वाल्व गळती होईल. शिवाय, माध्यम गेट व्हॉल्व्हच्या दोन्ही बाजूंकडून दोन्ही दिशेने वाहू शकते, स्थापनेदरम्यान प्रवाहाची दिशा विचारात घेण्याची गरज दूर करते आणि साइट लेआउट सुलभ करते.

उत्पादन पॅरामीटर्स

उच्च तापमान आणि उच्च दाब प्रतिकार

Shenchi ASME स्टँडर्ड रायझिंग स्टेम फ्लॅन्ग्ड गेट वाल्व्ह दोन मुख्य कार्यक्षमतेचे फायदे आहेत: उच्च तापमान प्रतिरोध आणि उच्च दाब प्रतिरोध. WCB मटेरिअल 425℃ पर्यंत तापमानाचा सामना करू शकतो, तर स्टेनलेस स्टील विस्तीर्ण तापमान श्रेणीसाठी योग्य आहे. वर्ग 150 प्रेशर रेटिंग, ऑपरेटिंग प्रेशर खोलीच्या तपमानावर 1.9MPa पर्यंत पोहोचते, PN16 मानक ओलांडते. उच्च-तापमान प्रतिरोधक PPL किंवा पाणी-प्रतिरोधक EPDM प्रकारांमध्ये सील उपलब्ध आहेत. चीनमध्ये बनवलेले, शेन्ची कच्च्या मालापासून ते तयार उत्पादनांपर्यंत सर्वसमावेशक गुणवत्ता नियंत्रण लागू करते, उच्च तापमान आणि उच्च दाबाच्या परिस्थितीत दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करते.

विश्वसनीय उच्च-दाब कामगिरी वर्ग 150 मानकांपेक्षा जास्त

शेन्चीचा ASME B16.10 स्टँडर्ड राईझिंग स्टेम फ्लँज गेट व्हॉल्व्ह विश्वसनीय उच्च-दाब प्रतिरोधकतेचा अभिमान बाळगतो. फ्लँज कनेक्शन ASME B16.10 मानकांशी सुसंगत आहे, समान रीतीने घट्ट बोल्ट आणि गॅस्केटवर समान दाब वितरणासह. वर्ग 150 रेटिंग खोलीच्या तपमानावर 1.9 MPa चा कार्यरत दाब देते, पुरेसे मोजलेले दाब मार्जिन. व्हॉल्व्ह बॉडी भिंतीची जाडी ASME मानकांनुसार डिझाइन केली आहे, वर्धित सुरक्षिततेसाठी राष्ट्रीय मानकांपेक्षा जास्त आहे. Shenchi सवलतीच्या ASME मानक वाढत्या स्टेम फ्लँज गेट वाल्व्ह ऑफर करते; मोठ्या प्रमाणात खरेदी सवलतीसाठी पात्र ठरतात आणि उच्च-दाबाच्या परिस्थितीत दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करतात.

फॅक्टरी डायरेक्ट प्रोक्योरमेंट आणि OEM कस्टमायझेशन सपोर्ट

शेन्ची, ASME (अमेरिकन स्टँडर्ड) राइजिंग स्टेम फ्लँज गेट वाल्व्हचा पुरवठादार म्हणून, सॅम्पल मेकिंग सेवा देते. पारदर्शक फॅक्टरी किमतींवर आम्ही सवलतीच्या दरात ASME राइजिंग स्टेम फ्लँज गेट व्हॉल्व्ह ऑफर करतो, मध्यस्थांचे मार्कअप काढून टाकतो. आम्ही ODM आणि OEM सानुकूलनास समर्थन देतो; साहित्य, व्यास, फ्लँज मानके आणि ऑपरेटिंग पद्धती या सर्व तुमच्या गरजेनुसार समायोजित केल्या जाऊ शकतात. आमचे ASME वाढणारे स्टेम फ्लँज गेट वाल्व्ह साध्या रचना आणि कमी देखभाल खर्चासह, देखभाल करणे सोपे आहे. चीनमध्ये बनवलेले, शेन्ची ASME राइजिंग स्टेम फ्लँज गेट व्हॉल्व्ह गुणवत्तेत विश्वासार्ह आहेत आणि स्थिर वितरण वेळा आहेत. तपशीलवार तांत्रिक मापदंड आणि नवीनतम प्राधान्य कोटेशनसाठी जागतिक ग्राहकांचे Shenchi शी संपर्क साधण्यासाठी स्वागत आहे.
