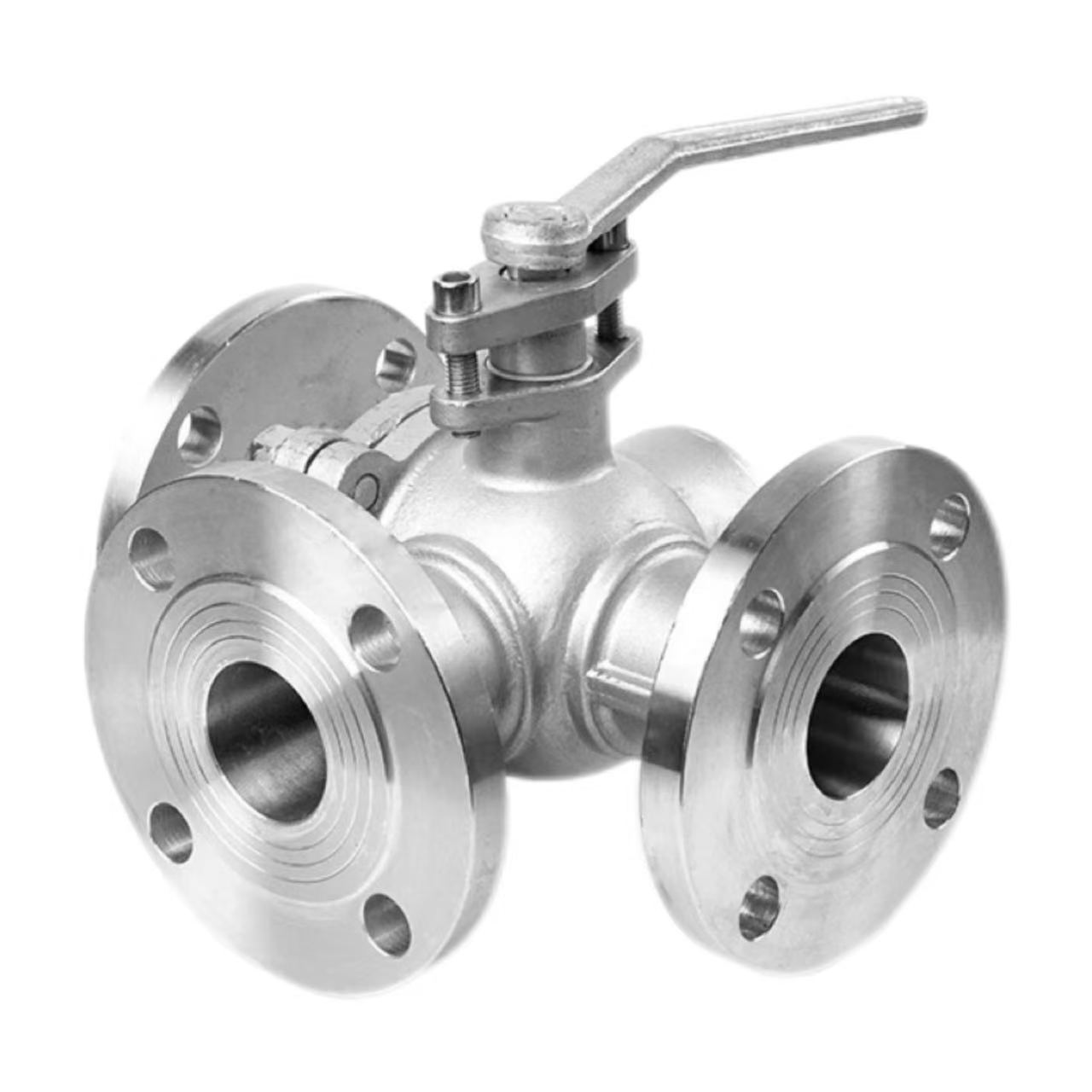

थ्री-वे फ्लँज बॉल वाल्व

कामाचे तत्व

शेन्ची कारखान्याच्या गंज-प्रतिरोधक थ्री-वे फ्लँज बॉल व्हॉल्व्हचे कार्य तत्त्व बॉलमध्ये कापलेल्या एल-आकाराच्या किंवा टी-आकाराच्या चॅनेलवर आधारित आहे. बॉल वाल्व बॉडीच्या मध्यभागी ठेवला जातो आणि हँडलने फिरवला जातो. जेव्हा चेंडू फिरतो, तेव्हा चॅनेल वेगवेगळ्या वाल्व्ह पोर्टसह संरेखित किंवा ऑफसेट होतात, मध्यम प्रवाहाच्या दिशेने स्विचिंग, विलीन किंवा विभाजन लक्षात घेऊन.

एल-आकाराचा चेंडू:

 90° फिरवल्याने माध्यमाला इनलेटमधून कोणत्याही आउटलेटवर स्विच करण्याची परवानगी मिळते, एक इनलेट आणि दोन आउटलेट किंवा दोन इनलेट आणि एक आउटलेट, जसे की दोन अणुभट्ट्यांना वैकल्पिकरित्या द्रव पुरवठा करणे यासारख्या परिस्थिती उलट करण्यासाठी योग्य.

टी-आकाराचा चेंडू:

180° फिरवल्याने तिन्ही पोर्ट्स एकाच वेळी जोडले जाऊ शकतात किंवा कोणतेही दोन पोर्ट एकमेकांशी जोडले जाऊ शकतात, दोन मीडिया मिसळण्यासाठी आणि नंतर आउटपुट (विलीन) करण्यासाठी किंवा एका मीडियाला दोन आउटपुटमध्ये विभाजित करण्यासाठी (विभाजित करण्यासाठी), जसे की एअर कंडिशनिंग गरम आणि थंड पाणी मिक्सिंग सिस्टममध्ये.

उत्पादन पॅरामीटर्स:

उत्पादनाचे नाव: थ्री-वे फ्लँग्ड बॉल वाल्व	तपशील: (1/8"-4") DN6-DN100
नाममात्र दाब: PN16	बॉडी मटेरियल: WCB, SUS304 (CF8), SUS316L (CF3M)
मानके: ANSI, BS, DIN, ISO, JIS	लागू तापमान: -20℃ ~ +150℃ (मानक), +350℃ पर्यंत (उच्च तापमान), खाली -196℃ (कमी तापमान)
अंतर्गत धातू साहित्य: WCB, SUS304 (CF8), SUS316L (CF3M)	मध्यम तापमान: उच्च तापमान, कमी तापमान, मध्यम तापमान, सामान्य तापमान
ऑपरेशन पद्धत: मॅन्युअल	सील: EPDM, PPL
कनेक्शन पद्धत: फ्लँज कनेक्शन	अनुप्रयोग: पाणी, हवा, वायू, तेल, द्रव इ.
मूळ: चीन	नमुना: नमुने उपलब्ध

फ्लँज कनेक्शनचे फायदे:

शेन्ची 3-वे फ्लँज्ड बॉल व्हॉल्व्ह फ्लँज कनेक्शनचा वापर करतात. थ्रेडेड कनेक्शनच्या तुलनेत, फ्लँज कनेक्शन्स उच्च दाब प्रतिरोध देतात; PN16 रेटिंग स्थिरपणे 1.6MPa दाब सहन करू शकते. विघटन करणे सोयीचे आहे, नियमित पाइपलाइन तपासणी आणि देखभाल सुलभ करते. विश्वसनीय सीलिंग सुनिश्चित केले जाते; फ्लँज गॅस्केट आणि बोल्ट गळतीचा धोका दूर करण्यासाठी एकत्र काम करतात. मोठ्या व्यासाच्या पाइपलाइनसाठी योग्य; DN50 वरील व्यासांसाठी, जेथे थ्रेडेड कनेक्शन कठीण आहे, फ्लँज्स ही मानक निवड आहे. शेन्ची, एक चीनी 3-वे फ्लँग्ड बॉल व्हॉल्व्ह उत्पादक, जागतिक ग्राहकांच्या गरजा पूर्ण करून, ANSI, BS, DIN आणि JIS मानकांशी सुसंगत फ्लँज ऑफर करते.

इन्स्टॉलेशन की पॉइंट 1: फ्लँज अलाइनमेंट

फ्लँज संरेखन शेन्ची थ्री-वे फ्लँज बॉल व्हॉल्व्ह स्थापित करताना, बाहेरील बाजूचे चेहरे संरेखित करणे आवश्यक आहे. फ्लँज गॅस्केटच्या स्वीकार्य श्रेणीपेक्षा विचलनासह, दोन फ्लँज समांतर आणि केंद्रित असावेत. बोल्ट संरेखन सक्ती केल्याने वाल्वचे शरीर विकृत होईल, बॉल रोटेशन आणि सीलिंग कार्यप्रदर्शन प्रभावित होईल. संरेखन केल्यानंतर, गॅस्केट मध्यभागी ठेवली पाहिजे आणि ऑफसेट केली जाऊ नये. कमी किमतीचा थ्री-वे फ्लँज बॉल व्हॉल्व्ह कमी दर्जाचा नाही; शेंची उत्पादने उच्च परिशुद्धता आणि सुलभ स्थापना देतात. गंज-प्रतिरोधक थ्री-वे फ्लँज बॉल व्हॉल्व्हमध्ये फ्लँज पृष्ठभाग फिनिश असतात जे मानकांची पूर्तता करतात, अधिक विश्वासार्ह सीलिंग सुनिश्चित करतात.

स्थापना बिंदू दोन: बोल्ट घट्ट करणे

फ्लँज बोल्ट टप्प्याटप्प्याने तिरपे घट्ट करणे आवश्यक आहे. 180° कर्णरेषेनुसार 2-3 टप्प्यांत हळूहळू टॉर्क लावा. एकाच वेळी एक बाजू घट्ट करू नका, अन्यथा गॅस्केटवरील असमान दबाव गळती वाहिन्या तयार करेल. बोल्ट टॉर्क मानक मूल्ये पूर्ण करणे आवश्यक आहे; जास्त घट्ट केल्याने फ्लँज किंवा बोल्टचे नुकसान होईल, तर घट्ट केल्याने अपुरी सीलिंग होईल. शेन्ची 3-वे फ्लँज बॉल व्हॉल्व्ह फॅक्टरी इन्स्टॉलर्सना संदर्भित करण्यासाठी शिफारस केलेले टॉर्क टेबल प्रदान करते. हे इन्स्टॉलेशन पॉइंट्स दीर्घकालीन लीक-फ्री वाल्व ऑपरेशन सुनिश्चित करण्यासाठी महत्त्वपूर्ण आहेत; कृपया तपशीलांचे काटेकोरपणे पालन करा.

इन्स्टॉलेशन पॉइंट 3: पाइपलाइन सपोर्ट आणि क्लीनिंग

स्थापनेपूर्वी, वेल्डिंग स्लॅग, लोखंडी फाईलिंग, वाळू आणि इतर अशुद्धता काढून टाकण्यासाठी पाइपलाइनच्या आतील बाजूस साफ करणे आवश्यक आहे. व्हॉल्व्ह पोकळीत प्रवेश करणाऱ्या परदेशी वस्तू बॉल किंवा सील स्क्रॅच करू शकतात, ज्यामुळे गळती होते. पाइपलाइन स्वतंत्रपणे समर्थित असणे आवश्यक आहे; वाल्वने पाइपलाइनचे वजन सहन करू नये. मोठ्या व्यासाचे टी फ्लँज बॉल वाल्व्ह जड असतात; पाईपलाईन कमी झाल्यामुळे फ्लँज ऑफ-सेंटर खेचू शकतो, सील खराब होऊ शकतो. गंज-प्रतिरोधक टी फ्लँज बॉल व्हॉल्व्ह WCB, SUS304, किंवा SUS316L मटेरियलचे बनलेले आहेत, तांबे किंवा स्टेनलेस स्टील व्हॉल्व्ह कोरसह. इंस्टॉलेशन पॉइंट्स पूर्ण केल्यानंतर, हँडल जॅमिंगशिवाय मुक्तपणे फिरले पाहिजे; वाल्व नंतर वापरासाठी तयार आहे.
