बल्कहेड काटेरी फिटिंग

शेन्ची उच्च-गुणवत्तेचे बल्कहेड बार्बेड फिटिंग्ज सादर करते, विशेषत: विश्वसनीय सीलिंग प्रदान करताना उपकरण पॅनेलद्वारे राउटिंग होसेससाठी डिझाइन केलेले. पितळ, SUS304 आणि SUS316L स्टेनलेस स्टीलचे बनलेले, हे फिटिंग मजबूत गंज प्रतिकार देतात आणि कार्य परिस्थितीच्या विस्तृत श्रेणीसाठी योग्य आहेत.

उत्पादनाची रचना

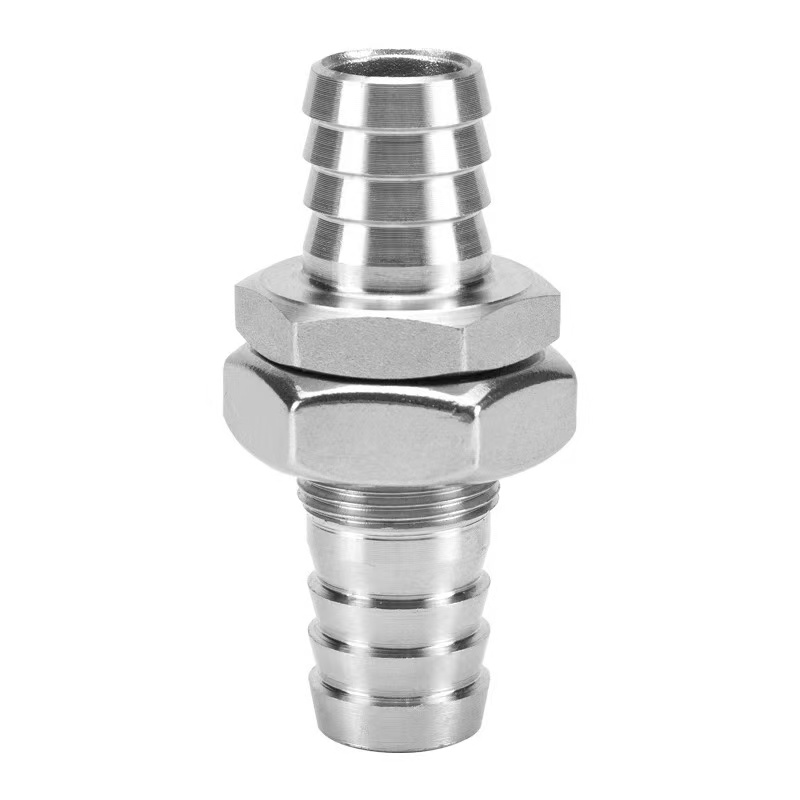

बल्कहेड बार्बेड फिटिंगच्या संरचनेत बल्कहेड थ्रेड्स, लॉकिंग नट आणि काटेरी नळी कनेक्शन समाविष्ट आहेत. स्थापनेदरम्यान, फक्त एक पॅनेल छिद्र आवश्यक आहे; नट घट्ट केल्याने फिक्सिंग आणि सीलिंग प्रक्रिया पूर्ण होते.

काटेरी टोकामध्ये अँटी-स्लिप ग्रूव्ह डिझाइन आहे, जे होज क्लॅम्प वापरताना सुरक्षित कनेक्शन सुनिश्चित करते. हे फिटिंग्ज कंट्रोल कॅबिनेट, जल उपचार उपकरणे, वैद्यकीय उपकरणे आणि इतर संबंधित क्षेत्रांमध्ये मोठ्या प्रमाणावर वापरले जातात.

उत्पादन तपशील

स्ट्रक्चरल फायदे

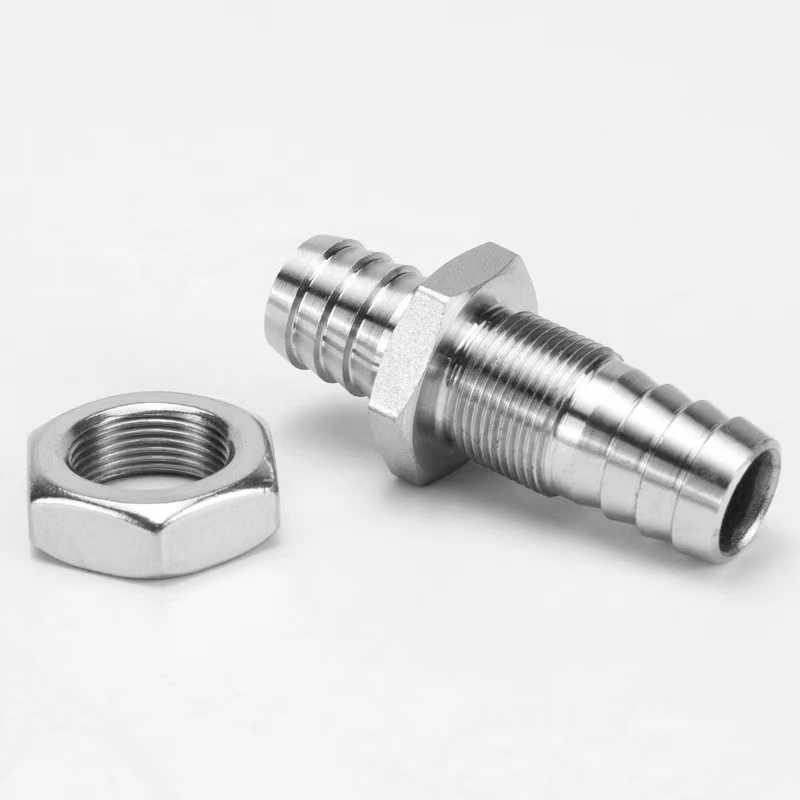

बल्कहेड बार्बेड फिटिंग ही पाईप फिटिंग आहे जी विशिष्ट सीलिंग प्रदान करताना उपकरणे पॅनेल, संलग्नक किंवा बल्कहेड्सद्वारे राउटिंग होसेससाठी विशेषतः डिझाइन केलेली आहे. त्याच्या मुख्य संरचनेत बल्कहेड थ्रेड विभाग, लॉकिंग नट, सीलिंग गॅस्केट आणि काटेरी नळी कनेक्शन समाविष्ट आहे. स्थापनेदरम्यान, पॅनेलवर फक्त संबंधित व्यासाचा एक छिद्र करणे आवश्यक आहे. फिटिंगचा थ्रेड विभाग छिद्रातून जातो आणि फिक्सिंग आणि सीलिंग प्रक्रिया पूर्ण करण्यासाठी नट उलट बाजूने घट्ट केले जाते.

1. बल्कहेड फिक्सिंग स्ट्रक्चर:थ्रेड विभागाची लांबी सामान्य पॅनेलच्या जाडीशी जुळवून घेतली जाते. लॉकिंग नट घट्ट झाल्यावर, ते पॅनेलसह एक कडक फिक्सेशन बनवते, हे सुनिश्चित करते की बाह्य खेचणाऱ्या शक्तींमध्येही फिटिंग सुरक्षित राहते.

2. काटेरी नळी कनेक्शन:रबरी नळी घालण्यासाठी आणि नळीच्या क्लॅम्पसह सीलबंद कनेक्शन तयार करण्यासाठी पॅनेलच्या एक किंवा दोन्ही बाजूंना काटेरी निमुळते दात आहेत. काटेरी टोक दुहेरी अँटी-स्लिप ग्रूव्ह डिझाइनचा अवलंब करतो, जे सामान्य फिटिंग्जपेक्षा लक्षणीयरीत्या जास्त पुल-आउट प्रतिरोध देते.

3. सीलिंग प्रणाली:पॅनेलच्या दोन्ही बाजूंना रबर गॅस्केट किंवा ओ-रिंग प्रदान केले जातात. जेव्हा नट घट्ट केले जाते, तेव्हा सीलिंग गॅस्केट संकुचित केले जाते, पॅनेल उघडताना वॉटरटाइट आणि डस्ट-टाइट सीलिंग साध्य करते, ज्याचे संरक्षण रेटिंग IP65 किंवा त्याहून अधिक असते.

स्थापना पद्धत

शेंचीचे टिकाऊ बल्कहेड बार्बेड फिटिंग स्थापित करणे सोपे आहे. एक सुरक्षित आणि सीलबंद कनेक्शन फक्त सहा चरणांमध्ये प्राप्त केले जाऊ शकते:

पायरी 1: पॅनेल छिद्र तयार करणे

थ्रेड विभागाच्या बाह्य व्यासावर आधारित पॅनेलवर संबंधित गोल छिद्र करा. सीलिंग गॅस्केटला नुकसान होऊ नये म्हणून छिद्राची किनार गुळगुळीत आणि बुरशी मुक्त असल्याची खात्री करा.

पायरी 2: सीलिंग गॅस्केट स्थापित करा

समाविष्ट केलेले EPDM सीलिंग गॅस्केट थ्रेड विभागावर स्लाइड करा, त्यास फिटिंग बेसच्या विरूद्ध दाबा. पॅनेलच्या दोन्ही बाजूंना सील करणे आवश्यक असल्यास, प्रत्येक बाजूला एक गॅस्केट ठेवा.

पायरी 3: पॅनेलद्वारे घाला

पॅनेलच्या एका बाजूने छिद्रामध्ये थ्रेड विभाग घाला, हे सुनिश्चित करून की फिटिंग बेस पॅनेलला सीलिंग गॅस्केटच्या दरम्यान संपर्क करेल.

पायरी 4: लॉकिंग नट घट्ट करा

लॉकिंग नट थ्रेडच्या भागावर पॅनेलच्या विरुद्ध बाजूने स्क्रू करा आणि हळूहळू पानाने घट्ट करा. शिफारस केलेले टॉर्क: पितळ सामग्रीसाठी 5–8 N·m आणि स्टेनलेस स्टीलसाठी 8-12 N·m. घट्ट करताना फिटिंग बॉडी स्थिर ठेवा.

पायरी 5: नळी कनेक्ट करा

बार्बचा बाह्य व्यास नळीच्या आतील व्यासापेक्षा 0.5-1 मिमी मोठा असेल असे तपशील निवडा. पायथ्यापर्यंत पोहोचेपर्यंत नळी काटेरी टोकावर अनुलंब घाला. उच्च-दाब अनुप्रयोगांसाठी, स्टेनलेस स्टीलच्या रबरी नळीचा क्लॅम्प वापरा आणि त्यास दुसऱ्या आणि तिसऱ्या बार्ब्समध्ये बांधा.

पायरी 6: सील अखंडता चाचणी

कार्यरत दाबाच्या 1.5 पट स्थिर दाब चाचणी करा. तीन मिनिटांसाठी गळती नसल्यास, स्थापना पात्र आहे.
