एल-प्रकार पॅगोडा वॉटर पाईप कनेक्टर
चीनमध्ये उत्पादित, शेन्ची एल-टाइप पॅगोडा वॉटर पाईप कनेक्टर हे पाइपलाइन पुनर्निर्देशित करण्यासाठी आणि लवचिक होसेस जोडण्यासाठी डिझाइन केलेले फिटिंग आहे. यात उत्कृष्ट दाब प्रतिरोध, गंज प्रतिकार, मजबूत सीलिंग क्षमता आणि सोयीस्कर स्थापना वैशिष्ट्ये आहेत. आम्ही L-Type Male Threaded Pagoda Connector देखील पुरवतो, जे वैशिष्ट्यांची सर्वसमावेशक श्रेणी आणि सातत्यपूर्ण, उच्च-गुणवत्तेची कामगिरी देतात.
उत्पादन प्रकार
L-Type Pagoda Water Pipe Connectors चे व्यावसायिक चीनी निर्माता म्हणून, Shenchi दोन प्राथमिक उत्पादन प्रकार ऑफर करते:

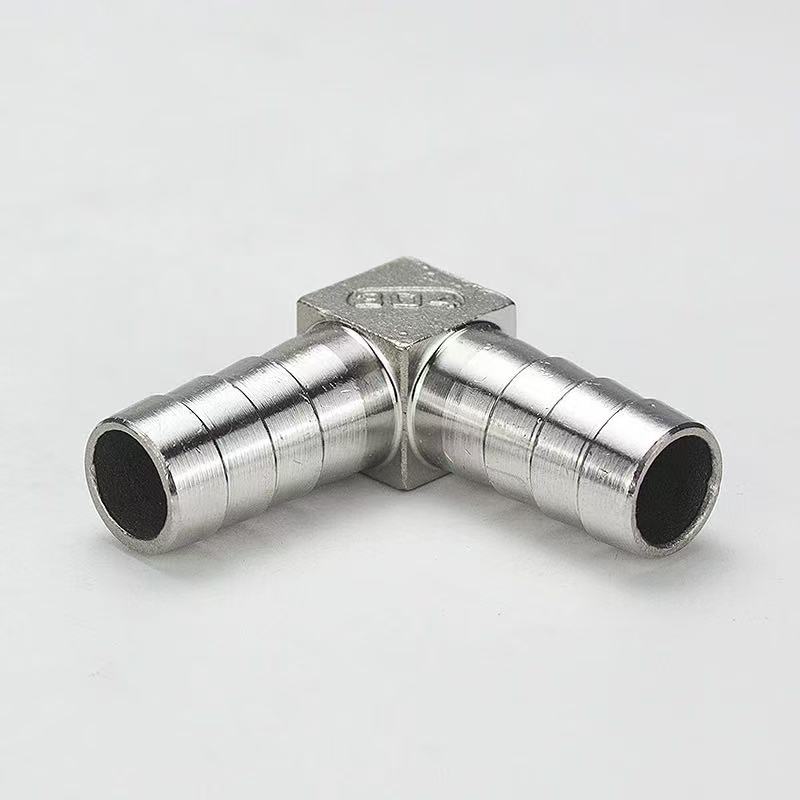

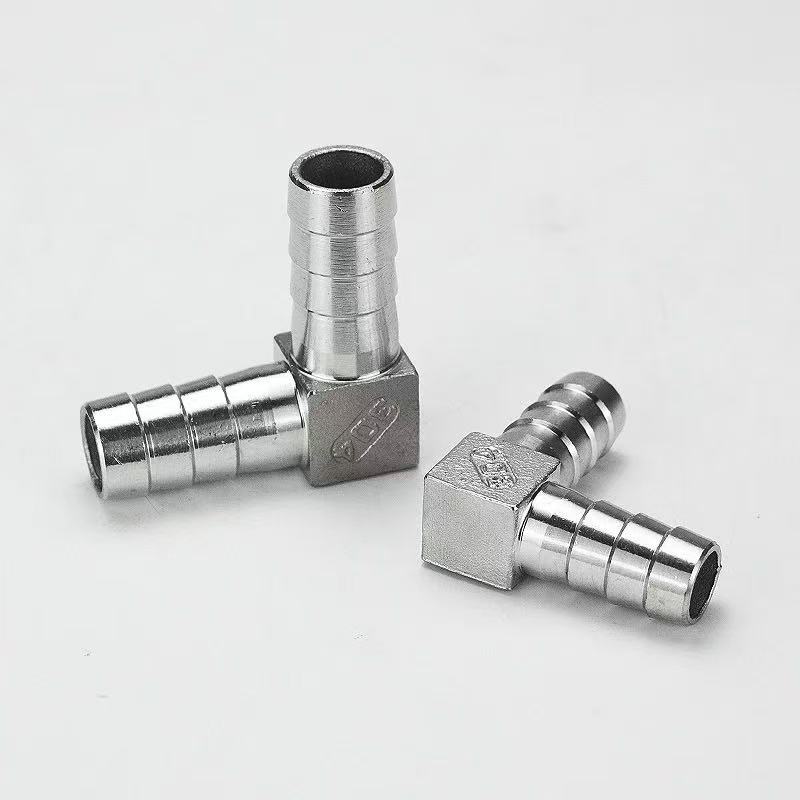

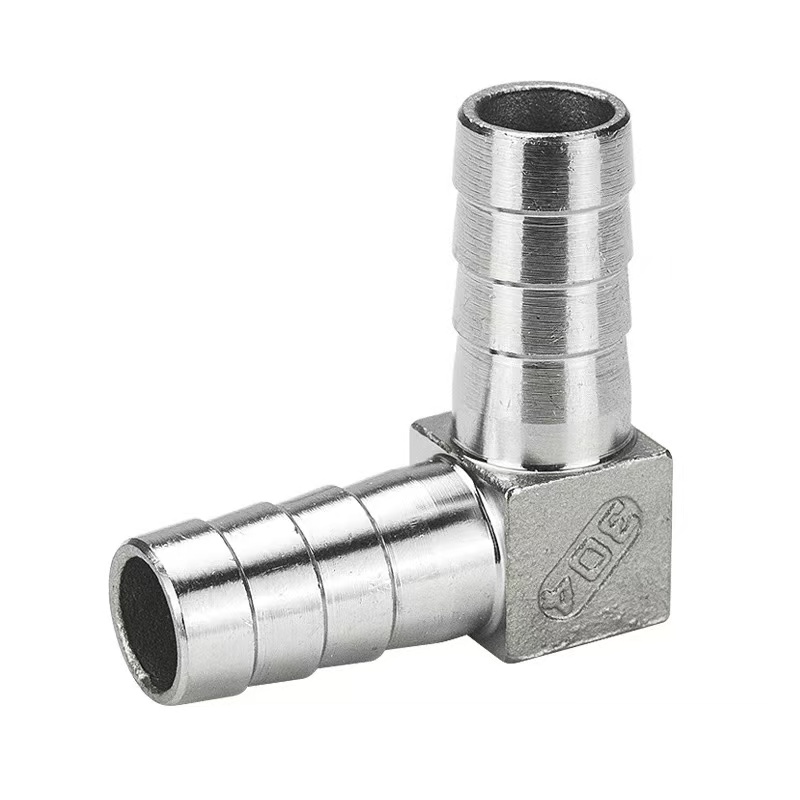

एल-टाइप पॅगोडा वॉटर पाईप कनेक्टर: दोन्ही टोकांना काटेरी पॅगोडा रचना आहे, दोन लवचिक होसेसमध्ये 90-डिग्री दिशात्मक कनेक्शन तयार करण्यासाठी डिझाइन केलेले आहे.
एल-टाइप मेल थ्रेडेड पॅगोडा कनेक्टर: एका टोकाला लवचिक रबरी नळीला जोडण्यासाठी काटेरी पॅगोडा रचना आहे, तर दुसऱ्या टोकाला बाह्य (पुरुष) धागे आहेत, जे नळी आणि अंतर्गत (महिला) थ्रेडेड पोर्ट असलेल्या उपकरणाच्या तुकड्यामध्ये 90-अंश दिशात्मक कनेक्शन तयार करण्यासाठी डिझाइन केलेले आहेत.
दोन्ही प्रकारांमध्ये काटेरी पॅगोडाच्या टोकांसाठी सारख्या वैशिष्ट्यांसह 90-अंश कोन असलेली रचना आहे. ते साहित्याच्या निवडीमध्ये उपलब्ध आहेत: 304 स्टेनलेस स्टील, 316L स्टेनलेस स्टील किंवा पितळ. मुख्य फरक कनेक्शन पद्धतीमध्ये आहे: पूर्वीचे थेट रबरी नळी-टू-होज कनेक्शनची सुविधा देते, तर नंतरचे रबरी नळी आणि उपकरणाच्या तुकड्यांमधील संक्रमणकालीन कनेक्शनची सुविधा देते, ज्यामुळे विविध स्थापना परिस्थितींनुसार लवचिक निवड पर्याय उपलब्ध होतात.
एल-टाइप पॅगोडा वॉटर पाइप कनेक्टर आणि एल-टाइप मेल थ्रेडेड पॅगोडा कनेक्टरमध्ये काय फरक आहे?
मुख्य फरक: शेंची एल-टाइप पॅगोडा वॉटर पाईप कनेक्टरमध्ये ड्युअल-बार्ब इंटरफेस आहे (दोन्ही टोके काटेरी पॅगोडा हेड आहेत, थेट लवचिक होसेसशी जोडण्यासाठी डिझाइन केलेले). एल-टाइप मेल थ्रेडेड पॅगोडा कनेक्टरमध्ये एका टोकाला बाह्य धागा आणि दुसऱ्या बाजूला एक काटेरी पॅगोडा आहे, जो लवचिक नळीला कडक पाईप किंवा वाल्व बॉडीला अंतर्गत धाग्यांसह जोडण्यासाठी डिझाइन केलेले आहे. शेंची’s उच्च-कार्यक्षमता असलेले L-प्रकार पॅगोडा वॉटर पाईप कनेक्टर पितळ किंवा 304/316L स्टेनलेस स्टीलचे बनावट आहेत; त्यांची 90-अंश उजव्या कोन रचना पाइपलाइन पुनर्निर्देशित करण्यासाठी आदर्श आहे. ड्युअल-बार्ब डिझाइन घट्ट, सुरक्षित पकड सुनिश्चित करते—विशेषत: जेव्हा रबरी नळीच्या क्लॅम्पसह जोडलेले असते—अलिप्तता आणि गळती टाळण्यासाठी. या फिटिंग्ज दबाव, गंज आणि वृद्धत्वासाठी उत्कृष्ट प्रतिकार देतात. 316L स्टेनलेस स्टील व्हेरिएंट विशेषतः समुद्राचे पाणी किंवा रासायनिक प्रक्रिया समाविष्ट असलेल्या उच्च संक्षारक वातावरणासाठी उपयुक्त आहे. स्थापित करणे सोपे आहे, ही फिटिंग्ज प्लंबिंग, वायवीय प्रणाली आणि औद्योगिक द्रव अनुप्रयोगांमध्ये कमी-दाब नळी कनेक्शनसाठी आदर्श आहेत, अपवादात्मक स्थिरता आणि टिकाऊपणा देतात.
उत्पादन तपशील
| उत्पादनाचे नाव: एल-टाइप पॅगोडा वॉटर पाईप कनेक्टर | आकार: (1/8"–4") DN6–DN100 |
| नाममात्र दाब: PN16 | शरीर साहित्य: पितळ, SUS304, SUS316L |
| मानके: ANSI, BS, DIN, ISO, JIS | थ्रेड्स: NPT, BSP, BSPT, DIN, इ. |
| अंतर्गत धातू साहित्य: पितळ, SUS304, SUS316L | मध्यम तापमान: उच्च, निम्न, मध्यम, सभोवतालचे |
| ऑपरेशन पद्धत: मॅन्युअल | सील: EPDM |
| कनेक्शन प्रकार: पॅगोडा / थ्रेडेड | यासाठी योग्य: पाणी, हवा, वायू, तेल, द्रव इ. |
| मूळ ठिकाण: चीन | नमुने: विनामूल्य नमुने तयार करा |
स्थापना सूचना
शेन्ची ब्रँड L-प्रकार पॅगोडा वॉटर पाईप कनेक्टर, राष्ट्रीय मानकांनुसार उत्पादित, स्थापित करणे सोपे आहे. खालील चरणांचे अनुसरण केल्याने विश्वासार्ह कनेक्शन सुनिश्चित होते:
पायरी 1: नळी कटिंग
रबरी नळीचा शेवट चौकोनी आणि सपाट कापण्यासाठी विशेष रबरी नळी कटर वापरा, पॅगोडा बार्ब्सच्या विरूद्ध अचूक फिट असल्याची खात्री करण्यासाठी, कोन कट किंवा बुर टाळा. ब्रेडेड किंवा प्रबलित होसेससाठी, कडा सील करण्यासाठी आणि फ्रायिंग टाळण्यासाठी गरम-कटिंग पद्धत वापरण्याची शिफारस केली जाते.
पायरी 2: पॅगोडा एंड कनेक्शन
रबरी नळी पॅगोडाच्या टोकाला अनुलंबपणे घाला जोपर्यंत नळीचा चेहरा पॅगोडाच्या पायाशी संपर्क साधत नाही. पॅगोडा बार्ब्समध्ये स्टेप केलेले डिझाइन आहे जे एकदा नळी घातल्यानंतर अनेक सीलिंग रिंग तयार करते. उच्च-दाब अनुप्रयोगांसाठी, स्टेनलेस स्टील नळी क्लॅम्प किंवा स्प्रिंग क्लिप वापरून कनेक्शन सुरक्षित करा; क्लॅम्प दुसऱ्या आणि तिसऱ्या पॅगोडा बार्ब्समध्ये स्थित असावा.
पायरी 3: थ्रेडेड एंड कनेक्शन
थ्रेडेड एंडसाठी त्याच्या वैशिष्ट्यांवर आधारित योग्य सीलिंग पद्धत निवडा: जी-थ्रेड्स (समांतर पाईप थ्रेड्स) सीलिंगसाठी रबर किंवा तांबे गॅस्केट आवश्यक आहे; NPT किंवा R-थ्रेड्स (टॅपर्ड पाईप थ्रेड्स) घट्ट होण्यापूर्वी PTFE थ्रेड सील टेपला 3-5 वळणे गुंडाळणे आवश्यक आहे. घट्ट करताना, रबरी नळी कनेक्शन बिंदूवर टॉर्क प्रसारित होण्यापासून रोखण्यासाठी फिटिंगच्या हेक्सागोनल बॉडीवर पाना लावा.
पायरी 4: दाब चाचणी
इंस्टॉलेशन पूर्ण झाल्यावर, सिस्टीमच्या कामकाजाच्या दाबाच्या 1.5 पट स्थिर दाब चाचणी करा. 3 मिनिटांसाठी हा दबाव कायम ठेवल्यानंतर कोणतीही गळती न आढळल्यास, असेंब्ली वापरासाठी तयार आहे. या मालिकेतील संबंधित L-प्रकार पुरुष थ्रेडेड पॅगोडा कनेक्टरची स्थापना प्रक्रिया सारखीच आहे—केवळ थ्रेड प्रकारात भिन्न—विशिष्ट इंटरफेस आवश्यकतांवर आधारित लवचिक निवडीची परवानगी देते.
अर्ज फील्ड
1. पाणी उपचार उपकरणे
एल-टाइप पॅगोडा वॉटर पाईप कनेक्टर वॉटर प्युरिफायर, वॉटर सॉफ्टनर्स आणि आरओ (रिव्हर्स ऑस्मोसिस) सिस्टममध्ये पीई आणि पीयू ट्यूबिंग दरम्यान 90-डिग्री दिशात्मक कनेक्शनसाठी डिझाइन केले आहे. 316L स्टेनलेस स्टीलपासून उत्पादित केल्यावर, ते फूड-ग्रेड सॅनिटरी आवश्यकता पूर्ण करते. त्याच मालिकेतील एक पूरक L-प्रकार पुरुष थ्रेडेड पॅगोडा कनेक्टर ऍप्लिकेशन्ससाठी उपलब्ध आहे जेथे उपकरण इंटरफेसमध्ये अंतर्गत (स्त्री) थ्रेड आहे.
2. वायवीय ऑटोमेशन सिस्टम्स
एअर कंप्रेसर, वायवीय वाल्व मॅनिफोल्ड्स आणि स्वयंचलित असेंबली लाईन्समध्ये वायवीय ट्यूबिंग रूटिंगसाठी वापरले जाते. त्याची L-आकाराची रचना अंतर्गत उपकरणाची जागा वाचवते, तर द्रुत-कनेक्ट कोलेट्ससह सुसंगतता जलद असेंब्ली, वेगळे करणे आणि देखभाल सुलभ करते.
3. सॅनिटरी वेअर आणि घरगुती उपकरणे
स्मार्ट टॉयलेट, डिशवॉशर, वॉशिंग मशीन आणि तत्सम उपकरणांसाठी वॉटर इनलेट होसेस जोडते. पितळापासून तयार केल्यावर, एल-टाइप पॅगोडा वॉटर पाईप कनेक्टर उत्कृष्ट थर्मल चालकता देते, ज्यामुळे ते गरम पाण्याच्या ओळींसाठी योग्य बनते. एल-टाइप मेल थ्रेडेड पॅगोडा कनेक्टर आयात केलेल्या उपकरणांमध्ये आढळणाऱ्या इंटरफेस मानकांच्या विस्तृत श्रेणीमध्ये सामावून घेण्यासाठी डिझाइन केले आहे.
4. औद्योगिक कूलिंग आणि स्नेहन प्रणाली
मशीन टूल कूलिंग लाइन्स आणि हायड्रॉलिक स्नेहन प्रणालींमध्ये लागू. स्टेनलेस स्टीलचे बांधकाम उत्कृष्ट गंज प्रतिरोध प्रदान करते, तेल धुके, कटिंग फ्लुइड्स आणि तत्सम जटिल ऑपरेटिंग परिस्थितींचा समावेश असलेल्या मागणीच्या वातावरणात विश्वसनीय कार्यप्रदर्शन सक्षम करते.
