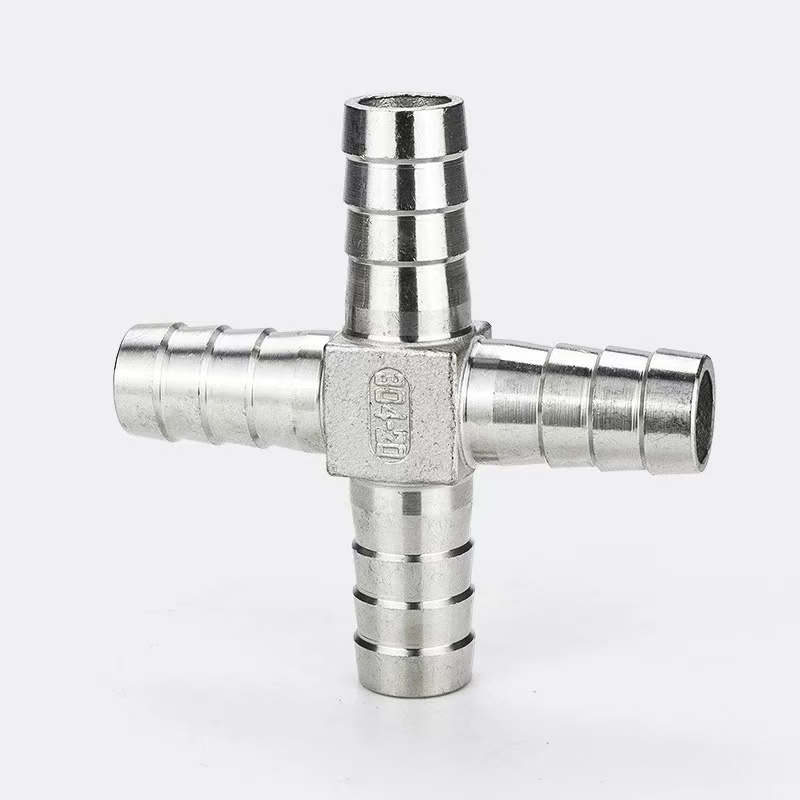

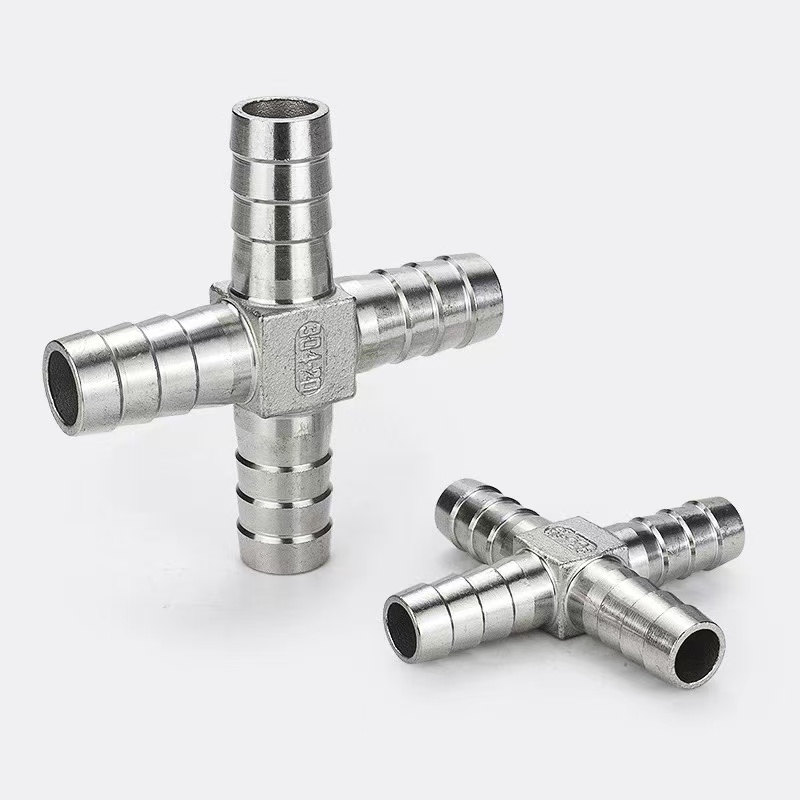

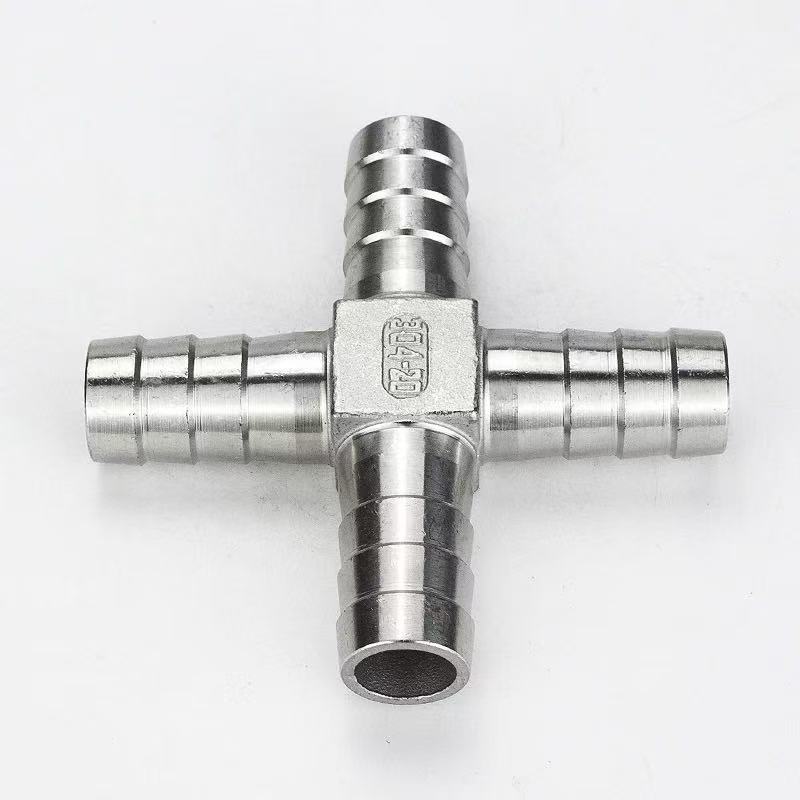

क्रॉस-टाइप पॅगोडा वॉटर पाईप फिटिंग

चीनमधील पाईप फिटिंगचा व्यावसायिक निर्माता म्हणून, शेंची फॅक्टरी क्रॉस-टाइप पॅगोडा वॉटर पाईप फिटिंग ऑफर करते—एक चार-मार्ग वळवणारा घटक. त्याच्या मुख्य भागामध्ये चार क्रॉस-आकाराचे "पॅगोडा" (काटेरी) पोर्ट आहेत, जे एकच द्रव इनपुट तीन शाखा ओळींमध्ये समान रीतीने वितरीत करण्यासाठी किंवा अनेक इनपुट एकत्र करण्यासाठी इंजिनियर केलेले आहेत. पितळ, 304 स्टेनलेस स्टील किंवा 316L स्टेनलेस स्टीलपासून बनवलेले, उत्पादन अपवादात्मक गंज प्रतिकार दर्शवते आणि जल उपचार, वायवीय प्रणाली, कृषी सिंचन आणि वैद्यकीय उपकरणे वापरण्यासाठी योग्य आहे. काटेरी कडांमध्ये अँटी-स्लिप ग्रूव्ह डिझाइन आहे; रबरी नळीच्या क्लॅम्प्सच्या संयोगाने वापरल्यास, ते सुरक्षित कनेक्शन सुनिश्चित करतात, सुलभ स्थापना सुलभ करतात आणि कार्यक्षम "वन-इन, थ्री-आउट" द्रव वळवण्यास सक्षम करतात.

उत्पादन तपशील

कोर वर्णन

क्रॉस-टाइप पॅगोडा वॉटर पाईप फिटिंग हा चार-मार्गी द्रव वळवणारा घटक आहे. त्याच्या मुख्य भागामध्ये क्रॉस कॉन्फिगरेशनमध्ये व्यवस्था केलेले चार पॅगोडा-शैलीतील काटेरी पोर्ट आहेत, जे एकाच द्रव प्रवाहाचे तीन शाखा ओळींमध्ये समान रीतीने वितरण करण्यासाठी किंवा अनेक द्रव प्रवाहांना एकाच वाहिनीमध्ये एकत्रित करण्यासाठी डिझाइन केलेले आहेत.

1. क्रॉस-आकाराची फोर-वे संरचना: चार पोर्ट ऑर्थोगोनीली 90-डिग्री कोनात मांडलेले आहेत, ज्यामध्ये एक इनलेट आणि तीन आउटलेट आहेत. एक-इन-थ्री-आउट किंवा थ्री-इन-वन-आउट सारख्या विविध कनेक्शन मोड्स सक्षम करून, इंस्टॉलेशन अभिमुखतेवर आधारित इनपुट आणि आउटपुट कॉन्फिगरेशन लवचिकपणे समायोजित केले जाऊ शकते.

2. पॅगोडा-शैलीतील काटेरी डिझाईन: प्रत्येक पोर्टमध्ये उत्तरोत्तर टॅपर्ड, बहु-चरण काटेरी प्रोफाइल आहे. जेव्हा लवचिक रबरी नळी घातली जाते, तेव्हा हे बार्ब रबरी नळीच्या आतील भिंतीवर अनेक सीलिंग रिंग तयार करतात; स्टेनलेस स्टीलच्या होज क्लॅम्पसह सुरक्षित केल्यावर, परिणामी पुल-ऑफ प्रतिरोध मानक स्ट्रेट-इन्सर्ट फिटिंगपेक्षा लक्षणीयरीत्या जास्त असतो.

3. कार्यक्षम वळवण्याची क्षमता: मालिकेतील एकाधिक टी-फिटिंग वापरण्याच्या तुलनेत, क्रॉस-टाइप स्ट्रक्चर एकाच युनिटमध्ये एक-इन-तीन-आऊट डायव्हर्जन करते. यामुळे फिटिंगची एकूण संख्या आणि संभाव्य गळती बिंदू कमी होतात, परिणामी एक स्वच्छ आणि अधिक सुव्यवस्थित पाइपिंग लेआउट बनते.

उच्च अनुकूलता

शेन्ची क्रॉस-टाइप पॅगोडा वॉटर पाईप फिटिंग अपवादात्मक अनुकूलता दर्शवते, विविध परिस्थिती आणि वैशिष्ट्यांच्या पाइपलाइन कनेक्शन आवश्यकता पूर्ण करण्यास सक्षम:

अनुकूलतेचे विशिष्ट परिमाण:

सॉफ्ट होज कंपॅटिबिलिटी: काटेरी पॅगोडा डिझाइन PU, PE, PVC, सिलिकॉन, नायलॉन आणि रबरसह विविध प्रकारच्या मऊ नळीच्या सामग्रीशी सुसंगत आहे—जे जल उपचार, न्यूमॅटिक्स, वैद्यकीय तंत्रज्ञान आणि रासायनिक प्रक्रिया यासारख्या क्षेत्रात मोठ्या प्रमाणात लागू होते.

आकार आणि तपशीलाची सुसंगतता: पॅगोडाचा बाह्य व्यास सात सामान्य वैशिष्ट्यांचा समावेश करतो—4mm, 6mm, 8mm, 10mm, 12mm, 16mm आणि 20mm—त्याला 3mm ते 19mm आतील व्यास असलेल्या विविध मऊ नळींशी जुळवून घेता येते.

इंस्टॉलेशन ओरिएंटेशन लवचिकता: क्रॉस-आकाराची चार-मार्ग रचना एकाधिक इनपुट/आउटपुट कॉन्फिगरेशनला समर्थन देते—जसे की एक-इन/थ्री-आउट, थ्री-इन/वन-आउट, आणि टू-इन/टू-आउट—वास्तविक पाइपलाइन लेआउटवर आधारित लवचिक समायोजनास अनुमती देते.

कस्टमायझेशन क्षमता: आम्ही ODM आणि OEM कस्टमायझेशन सेवा ऑफर करतो, ज्यामुळे आम्हाला पॅगोडा बार्ब प्रोफाइल, बार्ब काउंट, पोर्ट्सची संख्या, पृष्ठभाग फिनिश आणि लेझर मार्किंग्स क्लायंट ड्रॉइंग्सनुसार बदलता येतात.

इंटरफेस विस्तार: त्याला त्याच मालिकेतील इतर उत्पादनांसह एकत्र केले जाऊ शकते—जसे की L-प्रकार, T-प्रकार आणि पॅनेल-माउंट पॅगोडा फिटिंग्ज—प्रवाह विभाजन, दिशात्मक बदल आणि पॅनेल-थ्रू कनेक्शनसाठी सर्वसमावेशक उपाय तयार करण्यासाठी.
